闪烁警示灯电路可使220V/60W的照明灯泡闪烁工作，可应用于施工场所的夜间闪光警示。
工作原理

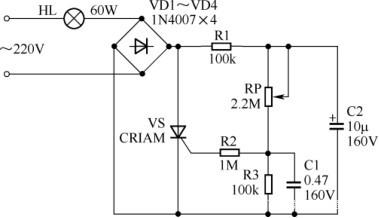

桥式整流电路将交流电转变为脉动直流电，经 R1 对 C2 直接充电，经RP对C1缓慢充电，当C1的电压上升到一定程度时，晶闸管VS导通，灯泡HL亮，同时C1经R1向VS放电，C1由R2向VS的控制极放电，放电到一定程度，晶闸管在脉动直流电过零时自动关断，灯泡熄灭。晶闸管关断后其端电压上升，C2、C1重新充电，VS再次导通，重复上述过程，灯泡工作在一明一亮的闪烁状态。调整RP改变灯泡的亮度。桥式整流用1N4007二极管，晶闸管用1A/400V，RP用2.2MΩ电位器，其他元件如图中所示
